Tugas Pendahuluan
Modul 1 Sistem Digital
Modul 1 Percobaan 3 Kondisi 14
Buatlah rangkaian multivibrator monostabil sesuai dengan gambar pada percobaan dengan kapasitor sebesar 960 uF dan resistor sebesar 1 kΩ

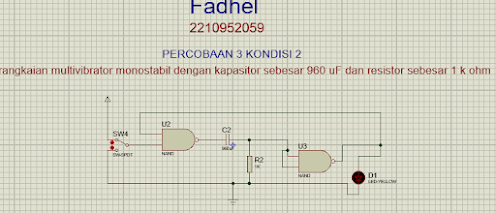

Gambar rangkaian sebelum disimulasikan
Rangkaian setelah disimulasikan
video rangkaian
Multivibrator monostabil adalah suatu rangkaian
yang mempunyai satu keadaan stabil. Waktu
perubahan dari keadaan tidak stabil ke keadaan
stabil disebut dengan kuasi stabil yang ditentukan
oleh rangkaian RC. Kuasi stabil terjadi bila
keadaan stabil dipicu ke keadaan lain.
Rangkaian terdiri dari Vcc (tegangan kolektor) sebesar 5V, switch, gerbang logika NAND dan LED. yang mana gerbang logika NAND adalah gerbang AND yang keluarannya disambungkan ke inverter. Dan nilai dari tabel kebenarannya merupakan kebalikan dari tabel kebenaran dari gerbang AND. Input yang terhubung ke Vcc akan berlogika 1, sementara yang terhubung ke ground akan berlogika 0. Switch akan terhubung dengan gerbang logika NAND. Saat switch dipindakan maka kuasi stabil akan terjadi, sehingga dalam beberapa waktu tertentu LED tidak menyala
Rangkaian terdiri dari Vcc (tegangan kolektor) sebesar 5V, switch, gerbang logika NAND dan LED. yang mana gerbang logika NAND adalah gerbang AND yang keluarannya disambungkan ke inverter. Dan nilai dari tabel kebenarannya merupakan kebalikan dari tabel kebenaran dari gerbang AND. Input yang terhubung ke Vcc akan berlogika 1, sementara yang terhubung ke ground akan berlogika 0. Switch akan terhubung dengan gerbang logika NAND. Saat switch dipindakan maka kuasi stabil akan terjadi, sehingga dalam beberapa waktu tertentu LED tidak menyala
Link download video simulasi [ klik di sini]
Link download rangkaian [klik di sini]
Link download HTML [klik di sini]
Datasheet NAND [klik di sini]
Datasheet LED [klik di sini]
Datasheet Kapasitor [klik di sini]
