Tugas Besar



KONTROL PRODUKSI IKAN ASIN






A. JURNAL

1.  Berydika, Adeh, and Sunarsan Sitohang. "SISTEM  PRODUKSI  IKAN MENGGUNAKAN TENAGA SURYA BERBASIS ARDUINO." Computer and Science Industrial Engineering (COMASIE) 6.5 (2022): 22-29.

2. Hafidhin, Muhammad Irfan, et al. "Alat Produksi Ikan Asin Berbasis Mikrokontroler Arduino UNO." Jurnal Teknik Dan Sistem Komputer 1.2 (2020): 59-66.

3. Baitanu, Fredy M., Ali Warsito, and Jonshon Tarigan. "SISTEM KONTROL SUHU PADA PRODUKSI  IKAN BERBASIS MIKROKONTROLER ATMEGA 8535." Jurnal Fisika: Fisika Sains dan Aplikasinya 5.2 (2020): 87-95.

4. Pradana, Adityar Dwi. RANCANG BANGUN ALAT PENGERING IKAN MENGGUNAKAN METODE PENEKANAN SUHU. Diss. Politeknik harapan Bersama Tegal, 2021.

5. Kurnia, Dian, and Jodi Hendrawan. "Perancangan Dan Penerapan Sistem Pengering Ikan Otomatis Menggunakan Logika Fuzzy Pada Mikrokontroller Atmega32a." Seminar Nasional Sains dan Teknologi Informasi (SENSASI). Vol. 1. No. 1. 2018.

B ARTIKEL

1. Proses Membuat Ikan Asin Paling Enak lin artikel

2. Cara Pembuatan Ikan Asin (Sumber - Academia.edu link web

3. 5 Tips Memulai Bisnis Ikan Asin - LokalSupportLokal link artikel

4. Pembuatan Ikan Asin - Program Studi Teknologi Hasil Pertanian link artikel

5. Beginilah Proses Pembuatan Ikan Asin Tradisional - Detik Food link artikel

 1.Tujuan[kembali]

  1. dapat membuat sebuah applikasi dari beberapa jurnal dan artikel

  2.  Dapat digunakan untuk membatu produksi ikan asin

  3. Dapat menggunakan arduino dan memahami visual designer

  4. Dapat memanfaatkan dan menggunakan sensor rain,sensor lm35, dan sensor ldr

 2.Alat dan Bahan[kembali]

   A. Alat:

1.Power Suply





Power Supply atau dalam bahasa Indonesia disebut dengan Catu Daya adalah suatu alat listrik yang dapat menyediakan energi listrik untuk perangkat listrik ataupun elektronika lainnya.


2. Voltmeter DC

Difungsikan guna mengukur besarnya tegangan listrik yang terdapat dalam suatu rangkaian listrik. Dimana, untuk penyusunannya dilakukan secara paralel sesuai pada lokasi komponen yang sedang diukur.

3.         Baterai

Baterai adalah perangkat yang terdiri dari satu atau lebih sel elektrokimia dengan koneksi eksternal yang disediakan untuk memberi daya pada perangkat listrik seperti senter, ponsel, dan mobil listrik. Ketika baterai memasok daya listrik, terminal positifnya adalah katode dan terminal negatifnya adalah anoda. Terminal bertanda negatif adalah sumber elektron yang akan mengalir melalui rangkaian listrik eksternal ke terminal positif. Ketika baterai dihubungkan ke beban listrik eksternal, reaksi redoks mengubah reaktan berenergi tinggi ke produk berenergi lebih rendah, dan perbedaan energi-bebas dikirim ke sirkuit eksternal sebagai energi listrik. Secara historis istilah "baterai" secara khusus mengacu pada perangkat yang terdiri dari beberapa sel, namun penggunaannya telah berkembang untuk memasukkan perangkat yang terdiri dari satu sel.

4. Generator DC


Generator DC atau generator arus searah (DC) adalah salah satu jenis mesin listrik, dan fungsi utama mesin generator DC adalah mengubah energi mekanik menjadi listrik DC Proses perubahan energi menggunakan prinsip gaya gerak listrik yang diinduksi secara energi.


B. Bahan

1. lm35
Konfigurasi PinOut lm35

Tiga pin LM35 menujukan fungsi masing-masing pin diantaranya, pin 1 berfungsi sebagai sumber tegangan kerja dari LM35, pin 2 atau tengah digunakan sebagai tegangan keluaran atau Vout dengan jangkauan kerja dari 0 Volt sampai dengan 1,5 Volt dengan tegangan operasi sensor LM35 yang dapat digunakan antara 4 Volt sampai 30 Volt.

spesifikasi sensor lm35

    • Memiliki sensitivitas suhu, dengan faktor skala linier antara tegangan dan suhu 10 mVolt/ºC, sehingga dapat dikalibrasi langsung dalam celcius.
    • Memiliki ketepatan atau akurasi kalibrasi yaitu 0,5ºC pada suhu 25 ºC
    •  Memiliki jangkauan maksimal operasi suhu antara -55 ºC sampai +150 ºC.
    •  Bekerja pada tegangan 4 sampai 30 volt.
    •  Memiliki arus rendah yaitu kurang dari 60 µA.
    •  Memiliki pemanasan sendiri yang rendah (low-heating) yaitu kurang dari 0,1 ºC pada udara diam.
    •  Memiliki impedansi keluaran yang rendah yaitu 0,1 W untuk beban 1 mA.
    •  Memiliki ketidaklinieran hanya sekitar ± ¼ ºC.


  • sensor ldr

    Torch ldr

    Adapun spesifikasi atau karakteristrik umum dari sensor cahaya LDR adalah sebagai berikut :

    1.Tegangan maksimum (DC): 150V
    2.Konsumsi arus maksimum: 100mW
    3.Tingkatan Resistansi/Tahanan : 10Ω sampai 4.100KΩ
    4.Puncak spektral: 540nm (ukuran gelombang cahaya)
    5.Waktu Respon Sensor : 20ms – 30ms Suhu operasi: -30° Celsius – 70° Celcius

    grafik respon sensor





3. sensor rain
spefikasi
    • Vin : DC 5V
    • Indikator power dan indikator basah
    • Adjustable sensitivity via potensio
    • Output : Analog dan Digital
    • Nilai output tegangan saat kering = 5V. Semakin basah nilai output tegangan semakin berkurang
    • Dimensi board sensor : 5,4 cm x 4 cm
    • Dimensi board pengkondisi sinyal : 3 cm x 1,6 cm
    • Berat : 10 gr
Pin Configuration
1.VCC: 5V DC
2.GND: ground
3.DO: high/low output
4.AO: analog output



4. led

Spesifikasi :

  • Superior weather resistance
  • 5mm Round Standard Directivity
  • UV Resistant Eproxy
  • Forward Current (IF): 30mA
  • Forward Voltage (VF): 1.8V to 2.4V
  • Reverse Voltage: 5V
  • Operating Temperature: -30℃ to +85℃
  • Storage Temperature: -40℃ to +100℃
  • Luminous Intensity: 20mcd

 Konfigurasi Pin :

Pin 1 : Positive terminal of LED

Pin 2 : Negative terminal of LED

5. lcd

Fitur LCD 16x2

  • Tegangan operasi LCD ini adalah 4.7V-5.3V
  • Ini termasuk dua baris di mana setiap baris dapat menghasilkan 16 karakter.
  • Pemanfaatan arus adalah 1mA tanpa backlight
  • Setiap karakter dapat dibangun dengan kotak 5 × 8 piksel
  • Huruf & angka LCD alfanumerik

6. arduino
Arduino



8. BC547 TRANSISTOR

Transistor NPN BC547

Transistor adalah sebuah komponen di dalam elektronika yang diciptakan dari bahan-bahan semikonduktor dan memiliki tiga buah kaki. Masing-masing kaki disebut sebagai basis, kolektor, dan emitor.

 Konfigurasi Pin

  • Emitor (E) memiliki fungsi untuk menghasilkan elektron atau muatan negatif.
  • Kolektor (C) berperan sebagai saluran bagi muatan negatif untuk keluar dari dalam transistor.
  • Basis (B) berguna untuk mengatur arah gerak muatan negatif yang keluar dari transistor melalui kolektor.

Spesifikasi :

  •   Transistor Type : NPN
  •   Voltage – Collector Emitter Breakdown (Max) : 45 V
  •   Current- Collector (Ic) (Max) : 100mA
  •   Power – Max : 625 mW
  •   DC Current Gain (hFE) (Min) @ Ic, Vce : 110 @ 2mA, 5V
  •   Vce Saturation (Max) @ Ib Ic : 300mV, @ 5mA, 100mA
  •   Frequency – Transition : 300MHz
  •   Current- Collector Cutoff (Max) : -
  •   Mounting Type : Through Hole
  •   Package / Case : TO-226-3, TO-92-3 (TO-226AA) Formed Leads
  •   Packaging : Tape & Box (TB
  •   Lead Free Status : Lead Free
  •   RoHs Status : RoHs Compliant
9. dioda
Dioda adalah komponen elektronika yang terdiri dari dua kutub dan berfungsi menyearahkan arus. Komponen ini terdiri dari penggabungan dua semikonduktor yang masing-masing diberi doping (penambahan material) yang berbeda, dan tambahan material konduktor untuk mengalirkan listrik.

A. Spesifikasi :

  • Package Type: Available in DO-41 & SMD Packages
  • Diode Type: Silicon Rectifier General Usage Diode
  • Max Repetitive Reverse Voltage is: 1000 Volts
  • Average Fwd Current: 1000mA
  • Non-repetitive Max Fwd Current: 30A
  • Max Power Dissipation is: 3W
  • Max Storage & Operating temperature Should Be: -55 to +175 Centigrade

B.  Konfigurasi Pin:

Nomor Pin        Nama Pin       Deskripsi

1                        Anoda            Arus selalu Masuk melalui Anoda

2                         Katoda          Arus selalu Keluar melalui Katoda

10. relay




spefikasi

    • Trigger Voltage (Voltage across coil) : 5V DC
  • Trigger Current (Nominal current) : 70mA
  • Maximum AC load current: 10A @ 250/125V AC
  • Maximum DC load current: 10A @ 30/28V DC
  • Compact 5-pin configuration with plastic moulding
  • Operating time: 10msec Release time: 5msec
  • Maximum switching: 300 operating/minute (mechanicall
11. resistor






Specifications  resistor

Resistance (Ohms) 10K, 500K

Power (Watts) 0.25W, 1/4W

Tolerance ±5%

Packaging Bulk

Composition Carbon Film

Temperature Coefficient 350ppm/°C

Lead Free Status Lead Free

RoHS Status RoHS Compliant






1. LM 35

Sensor suhu IC LM 35 merupkan chip IC produksi Natioanal Semiconductor yang berfungsi untuk mengetahui temperature suatu objek atau ruangan dalam bentuk besaran elektrik, atau dapat juga di definisikan sebagai komponen elektronika yang berfungsi untuk mengubah perubahan temperature yang diterima dalam perubahan besaran elektrik. Sensor suhu IC LM35 dapat mengubah perubahan temperature menjadi perubahan tegangan pada bagian outputnya. Sensor suhu IC LM35 membutuhkan sumber tegangan DC +5 volt dan konsumsi arus DC sebesar 60 µA dalam beroperasi. Bentuk fisik sensor suhu LM 35 merupakan chip IC dengan kemasan yang berfariasi, pada umumnya kemasan sensor suhu LM35 adalah kemasan TO-92 seperti terlihat pada gambar dibawah.



Dari gambar diatas dapat diketahui bahwa sensor suhu IC LM35 pada dasarnya memiliki 3 pin yang berfungsi sebagai sumber supply tegangan DC +5 volt, sebagai pin output hasil penginderaan dalam bentuk perubahan tegangan DC pada Vout dan pin untuk Ground.

Karakteristik Sensor suhu IC LM35 adalah :

  • ·         Memiliki sensitivitas suhu, dengan faktor skala linier antara tegangan dan suhu 10 mVolt/ºC, sehingga dapat dikalibrasi langsung dalam celcius.
  • ·         Memiliki ketepatan atau akurasi kalibrasi yaitu 0,5ºC pada suhu 25 ºC.
  • ·         Memiliki jangkauan maksimal operasi suhu antara -55 ºC sampai +150 ºC.
  • ·         Bekerja pada tegangan 4 sampai 30 volt.
  • ·         Memiliki arus rendah yaitu kurang dari 60 µA.
  • ·         Memiliki pemanasan sendiri yang rendah (low-heating) yaitu kurang dari 0,1 ºC pada udara diam.
  • ·         Memiliki impedansi keluaran yang rendah yaitu 0,1 W untuk beban 1 mA.
  • ·         Memiliki ketidaklinieran hanya sekitar ± ¼ ºC.
  • ·         Tegangan output sensor suhu IC LM35 dapat diformulasikan sebagai berikut :Vout LM35 = Temperature º x 10 mV



2. sensor LDR

sensor LDR



    LDR (Light Dependent Resistor) merupakan salah satu komponen resistor yang nilai resistansinya akan berubah-ubah sesuai dengan intensitas cahaya yang mengenainya. LDR juga dapat digunakan sebagai sensor cahaya. Nilai resistansi dari LDR bergantung pada intensitas cahaya. Semakin tinggi intensitas cahaya (siang hari) yang mengenainya, maka semakin kecil nilai resistansinya. Sebaliknya semakin rendah intensitas cahaya (malam hari) yang mengenainya, maka semakin besar nilai resistansinya. Secara umum, sensor LDR memiliki nilai hambatan 200 Kilo Ohm saat intensitas cahaya rendah (malam hari) dan akan menurun menjadi 500 Ohm saat intensitas cahaya tinggi (siang hari).Umumnya sensor LDR digunakan pada rangkaian lampu otomatis pada rumah, taman, dan jalan raya.

Karakteristik sensor LDR

 -Laju Recovery

Laju recovery merupakan suatu ukuran praktis dan suatu kenaikan nilai resistansi dalam waktu tertentu. Harga ini ditulis dalam K/detik, untuk LDR tipe arus harganya lebih besar dari 200K/detik(selama 20 menit pertama mulai dari level cahaya 100 lux), kecepatan tersebut akan lebih tinggi pada arah sebaliknya, yaitu pindah dari tempat gelap ke tempat terang yang memerlukan waktu kurang dari 10 ms untuk mencapai resistansi yang sesuai den-gan level cahaya 400 lux.

 -Respon Spektral

Sensor Cahaya LDR (Light Dependent Resistor) tidak mempunyai sensitivitas yang sama untuk setiap panjang gelombang cahaya yang jatuh padanya (yaitu warna). Bahan yang biasa digunakan sebagai penghantar arus listrik yaitu tembaga, aluminium, baja, emas dan perak. Dari kelima bahan tersebut tembaga merupakan penghantar yang paling banyak, digunakan karena mempunyai daya hantaryang baik.

 Kurva antara intensitas cahaya dan resistansi:

karakteristrik umum dari sensor cahaya LDR adalah sebagai berikut :

  1.    Tegangan maksimum (DC): 150V

  2.     Konsumsi arus maksimum: 100mW

  3.    Tingkatan Resistansi/Tahanan : 10O sampai 100KO

  4.    Puncak spektral: 540nm (ukuran gelombang cahaya)

  5.    Waktu Respon Sensor : 20ms – 30ms

  6.    Suhu operasi: -30° Celsius – 70° Celcius


3. Sensor Rain




Rain sensor merupakan sensor yang berfungsi untuk mendeteksi hujan turun atau tidak. Intinya sensor ini jika terkena air pada papan sensornya maka resistansinya akan berubah, semakin banyak semakin kecil dan sebaliknya. Pada sensor ini, terdapat integrated circuit atau IC (komponen dasar yang terdiri dari resistor, transistor, dan lain-lain) komparator yang berfungsi memberikan sinyal berupa logika ‘on’ dan ‘off’.T





grafik rain sensor



4. relay

Relay merupakan komponen elektronika berupa saklar atau swirch elektrik yang dioperasikan secara listrik dan terdiri dari 2 bagian utama yaitu Elektromagnet (coil) dan mekanikal (seperangkat kontak Saklar/Switch). Komponen elektronika ini menggunakan prinsip elektromagnetik untuk menggerakan saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Berikut adalah simbol dari komponen relay.

Pada dasarnya, Relay terdiri dari 4 komponen dasar  yaitu :

·    Electromagnet (Coil)

·    Armature

·    Switch Contact Point (Saklar)

·    Spring





5..motor dc



Motor listrik DC atau DC Motor adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion). Motor DC ini juga dapat disebut sebagai motor arus searah. Seperti namanya, DC Motor memiliki dua terminal dan memerlukan tegangan arus searah atau DC (Direct Current) untuk dapat menggerakannya.

Prinsip Kerja Motor DC

Terdapat dua bagian utama pada sebuah motor listrik DC, yaitu stator dan rotor. Stator adalah bagian motor yang tidak berputar, bagian yang statis ini terdiri dari rangka dan kumparan medan. Sedangkan rotor adalah bagian yang berputar, terdiri dari kumparan jangkar. Pada prinsipnya motor DC menggunakan fenomena elektromagnet untuk bergerak, ketika arus listrik diberikan ke kumparan, permukaan kumparan yang bersifat utara akan bergerak menghadap ke magnet yang berkutub selatan dan sebaliknya. Karena kutub utara dan selatan kumparan bertemu maka akan terjadi saling tarik menarik yang menyebabkan pergerakan kumparan berhenti.







Untuk menggerakannya lagi, tepat pada saat kutub kumparan berhadapan dengan kutub magnet, arah arus pada kumparan dibalik. Dengan demikian, kutub utara kumparan akan berubah menjadi kutub selatan dan kutub selatannya akan berubah menjadi kutub utara. Pada saat perubahan kutub tersebut terjadi, kutub selatan kumparan akan berhadap dengan kutub selatan magnet dan kutub utara kumparan akan berhadapan dengan kutub utara magnet. Karena kutubnya sama, maka akan terjadi tolak menolak sehingga kumparan bergerak memutar hingga utara kumparan berhadapan dengan selatan magnet dan selatan kumparan berhadapan dengan utara magnet. Pada saat ini, arus yang mengalir ke kumparan dibalik lagi dan kumparan akan berputar lagi karena adanya perubahan kutub. Siklus ini akan berulang-ulang hingga arus listrik pada kumparan diputuskan.

6. LED

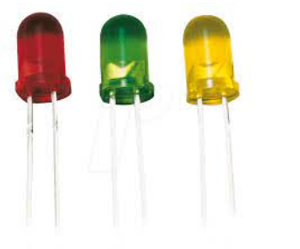

LED merupakan sebuah komponen yang menghasilkan cahaya monokromatik ketika diberi tegangan. LED terbuat dari semikonduktor dan  perbedaan warna yang dihasilkan disebabkan perbedaan bahan semikonduktor yang  digunakan.

LED merupakan keluarga dari Dioda yang terbuat dari Semikonduktor. Cara kerjanya pun hampir sama dengan Dioda yang memiliki dua kutub yaitu kutub Positif (P) dan Kutub Negatif (N). LED hanya akan memancarkan cahaya apabila dialiri tegangan maju (bias forward) dari Anoda menuju ke Katoda.

LED terdiri dari sebuah chip semikonduktor yang di doping sehingga menciptakan junction P dan N. Yang dimaksud dengan proses doping dalam semikonduktor adalah proses untuk menambahkan ketidakmurnian (impurity) pada semikonduktor yang murni sehingga menghasilkan karakteristik kelistrikan yang diinginkan. Ketika LED dialiri tegangan maju atau bias forward yaitu dari Anoda (P) menuju ke Katoda (K), Kelebihan Elektron pada N-Type material akan berpindah ke wilayah yang kelebihan Hole (lubang) yaitu wilayah yang bermuatan positif (P-Type material). Saat Elektron berjumpa dengan Hole akan melepaskan photon dan memancarkan cahaya monokromatik (satu warna).


7. Transistor NPN
Simbol Transistor NPN BC547
    Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal. Transistor dapat berfungsi semacam kran listrik, di mana berdasarkan arus inputnya (BJT) atau tegangan inputnya (FET), memungkinkan pengaliran listrik yang sangat akurat dari sirkuit sumber listriknya. Kapasitor NPN memiliki simbol seperti gambar di bawah ini:
Terdapat rumus rumus dalam mencari transistor seperti rumus di bawah ini:
Rumus dari Transitor adalah :

hFE = iC/iB

dimana,
iC = perubahan arus kolektor

iB = perubahan arus basis

hFE = arus yang dicapai

Karakteristik Input
    Transistor adalah komponen aktif yang menggunakan aliran electron sebagai prinsip kerjanya didalam bahan. Sebuah transistor memiliki tiga daerah doped yaitu daerah emitter, daerah basis dan daerah disebut kolektor. Transistor ada dua jenis yaitu NPN dan PNP. Transistor memiliki dua sambungan: satu antara emitter dan basis, dan yang lain antara kolektor dan basis. Karena itu, sebuah transistor seperti dua buah dioda yang saling bertolak belakang yaitu dioda emitter-basis, atau disingkat dengan emitter dioda dan dioda kolektor-basis, atau disingkat dengan dioda kolektor.Bagian emitter-basis dari transistor merupakan dioda, maka apabila dioda emitter-basis dibias maju maka kita mengharapkan akan melihat grafik arus terhadap tegangan dioda biasa. Saat tegangan dioda emitter-basis lebih kecil dari potensial barriernya, maka arus basis (Ib) akan kecil. Ketika tegangan dioda melebihi potensial barriernya, arus basis (Ib) akan naik secara cepat.

 Karakteristik Output
    Sebuah transistor memiliki empat daerah operasi yang berbeda yaitu daerah aktif, daerah saturasi, daerah cutoff, dan daerah breakdown. Jika transistor digunakan sebagai penguat, transistor bekerja pada daerah aktif. Jika transistor digunakan pada rangkaian digital, transistor biasanya beroperasi pada daerah saturasi dan cutoff. Daerah breakdown biasanya dihindari karena resiko transistor menjadi hancur terlalu besar.

Resistor adalah komponen elektronika pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian elektronika. Satuan Resistor adalah Ohm (simbol: Î©) yang merupakan satuan SI untuk resistansi listrik. Resitor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan hukum Ohm (V = I.R ).


Cara menghitung nilai resistor:

Tabel dibawah ini adalah warna-warna yang terdapat di tubuh resistor :

Perhitungan untuk resistor dengan 4 gelang warna :

·         Masukkan angka langsung dari kode warna gelang ke-1 (pertama)

·         Masukkan angka langsung dari kode warna gelang ke-2

·         Masukkan Jumlah nol dari kode warna gelang ke-3 atau pangkatkan angka tersebut dengan 10 (10^n)

·         Gelang ke 4 merupakan toleransi dari nilai resistor tersebut

Perhitungan untuk resistor dengan 5 gelang warna :

·         Masukkan angka langsung dari kode warna gelang ke-1 (pertama)

·         Masukkan angka langsung dari kode warna gelang ke-2

·         Masukkan angka langsung dari kode warna gelang ke-3

·         Masukkan Jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan 10 (10^n)

·         Gelang ke 5 merupakan toleransi dari nilai resistor tersebut.

9. Diode

Dioda adalah komponen elektronika yang terdiri dari dua kutub dan berfungsi menyearahkan arus. Komponen ini terdiri dari penggabungan dua semikonduktor yang masing-masing diberi doping (penambahan material) yang berbeda, dan tambahan material konduktor untuk mengalirkan listrik.Dioda memiliki simbol sebagai berikut :

Cara Kerja Dioda
Secara sederhana, cara kerja dioda dapat dijelaskan dalam tiga kondisi, yaitu kondisi tanpa tegangan (unbiased), diberikan tegangan positif (forward biased), dan tegangan negatif (reverse biased).

A. Kondisi tanpa tegangan
Pada kondisi tidak diberikan tegangan akan terbentuk suatu perbatasan medan listrik pada daerah P-N junction. Hal ini terjadi diawali dengan proses difusi, yaitu bergeraknya muatan elektro dari sisi n ke sisi p. Elektron-elektron tersebut akan menempati suatu tempat di sisi p yang disebut dengan holes. Pergerakan elektron-elektron tersebut akan meninggalkan ion positif di sisi n, dan holes yang terisi dengan elektron akan menimbulkan ion negatif di sisi p. Ion-ion tidak bergerak ini akan membentuk medan listrik statis yang menjadi penghalang pergerakan elektron pada dioda



B. Kondisi tegangan positif (Forward-bias)

Pada kondisi ini, bagian anoda disambungkan dengan terminal positif sumber listrik dan bagian katoda disambungkan dengan terminal negatif. Adanya tegangan eksternal akan mengakibatkan ion-ion yang menjadi penghalang aliran listrik menjadi tertarik ke masing-masing kutub. Ion-ion negatif akan tertarik ke sisi anoda yang positif, dan ion-ion positif akan tertarik ke sisi katoda yang negatif. Hilangnya penghalang-penghalang tersebut akan memungkinkan pergerakan elektron di dalam dioda, sehingga arus listrik dapat mengalir seperti pada rangkaian tertutup
.


C. Kondisi tegangan negatif (Reverse-bias)
Pada kondisi ini, bagian anoda disambungkan dengan terminal negatif sumber listrik dan bagian katoda disambungkan dengan terminal positif. Adanya tegangan eksternal akan mengakibatkan ion-ion yang menjadi penghalang aliran listrik menjadi tertarik ke masing-masing kutub. Pemberian tegangan negatif akan membuat ion-ion negatif tertarik ke sisi katoda (n-type) yang diberi tegangan positif, dan ion-ion positif tertarik ke sisi anoda (p-type) yang diberi tegangan negatif. Pergerakan ion-ion tersebut searah dengan medan listrik statis yang menghalangi pergerakan elektron, sehingga penghalang tersebut akan semakin tebal oleh ion-ion. Akibatnya, listrik tidak dapat mengalir melalui dioda dan rangkaian diibaratkan menjadi rangkaian terbuka.

10. LED (Light Emiting Diode)


LED adalah suaatu semikonduktor yang memancarkan cahaya,  LED mempunyai kecenderungan polarisasi. LED mempunyai kutub positif dan negatif (p-n) dan hanya akan menyala bila diberikan arus maju. Ini dikarenakan LED terbuat dari bahan semikonduktor yang hanya akan mengizinkan arus listrik mengalir ke satu arah dan tidak ke arah sebaliknya. Bila LED diberikan arus terbalik, hanya akan ada sedikit arus yang melewati  LED. Ini menyebabkan LED tidak akan mengeluarkan emisi cahaya.

11. Liquid Crystal Display (LCD)


Liquid Crystal Display (LCD) adalah sebuah peralatan elektronik yang berfungsi untuk
menampilkan output sebuah sistem dengan cara membentuk suatu citra atau gambaran pada sebuah layar. Secara garis besar komponen penyusun LCD terdiri dari kristal cair (liquid crystal) yang diapit oleh 2 buah elektroda transparan dan 2 buah filter polarisasi (polarizing filter).




Gambar Penampang komponen penyusun LCD

Keterangan:

1.      Film dengan polarizing filter vertical untuk memolarisasi cahaya yang masuk.

2.      Glass substrate yang berisi kolom-kolom elektroda Indium tin oxide (ITO).

3.      Twisted nematic liquid crystal (kristal cair dengan susunan terpilin).

4.      Glass substrate yang berisi baris-baris elektroda Indium tin oxide (ITO).

5.      Film dengan polarizing filter horizontal untuk memolarisasi cahaya yang masuk.

6.      Reflektor cahaya untuk memantulkan cahaya yang masuk LCD kembali ke mata pengamat.

Sebuah citra dibentuk dengan mengombinasikan kondisi nyala dan mati dari pixel-pixel yang menyusun layar sebuah LCD. Pada umumnya LCD yang dijual di pasaran sudah memiliki integrated circuit tersendiri sehingga para pemakai dapat mengontrol tampilan LCD dengan mudah dengan menggunakan mikrokontroler untuk mengirimkan data melalui pin-pin input yang sudah tersedia.



Kaki-kaki yang terdapat pada LCD

12. Arduino

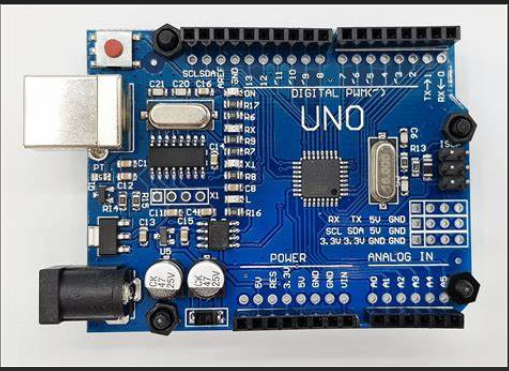

Arduino adalah kit elektronik atau papan rangkaian elektronik open source yang di dalamnya terdapat komponen utama yaitu sebuah chip mikrokontroler dengan jenis AVR dari perusahaan Atmel. Arduino yang kita gunakan dalam praktikum ini adalahArduinoUnoyang menggunakan chip AVR ATmega 328P. Dalam memprogram.Arduino, kita bisa mengunakan komunikasi serial agar Arduino dapat berhubungan dengan komputer ataupun perangkat lain.

Adapun spesifikasi dari Arduino Uno ini adalah sebagai berikut :Arduino Uno

Bagian-bagian arduino uno:

    •          Power USB Digunakan untuk menghubungkan Papan Arduino dengan komputer lewat koneksi USB.
    •          Power jack Supply atau sumber listrik untuk Arduino dengan tipe Jack. Input DC 5 - 12 V.
    •         Crystal Oscillator Kristal ini digunakan sebagai layaknya detak jantung pada Arduino. Jumlah cetak menunjukkan             16000 atau 16000 kHz, atau 16 MHz.
    •          Reset Digunakan untuk mengulang program Arduino dari awal atau Reset.
    •          Digital Pins I / O Papan Arduino UNO memiliki 14 Digital Pin. Berfungsi untuk memberikan nilai logika ( 0 atau 1 ). Pin berlabel " ~ " adalah pin-pin PWM ( Pulse Width Modulation ) yang dapat digunakan untuk menghasilkan PWM.
    •          Analog Pins : Papan Arduino UNO memiliki 6 pin analog A0 sampai A5. Digunakan untuk membaca sinyal atau sensor analog seperti sensor jarak, suhu dsb, dan mengubahnya menjadi nilai digital.
    •         LED Power Indicator: Lampu ini akan menyala dan menandakan Papan Arduino mendapatkan supply listrik dengan baik.
    • Bagian - bagian pendukung:
    •          RAM (Random Access Memory) adalah tempat penyimpanan sementara pada komputer yang isinya dapat diakses dalam waktu yang tetap, tidak memperdulikan letak data tersebut dalam memori atau acak. Secara umum ada 2 jenis RAM yaitu SRAM (Static Random Acces Memory) dan DRAM (Dynamic Random Acces Memory).
    •         ROM (Read-only Memory) adalah perangkat keras pada computer yang dapat menyimpan data secara permanen tanpa harus memperhatikan adanya sumber listrik. ROM terdiri dari Mask ROM, PROM, EPROM, EEPROM.

Block Diagram Mikrokontroler ATMega 328P pada Arduino UNO

Adapun block diagram mikrokontroler ATMega 328P dapat dilihat pada gambar berikut:





Block diagram dapat digunakan untuk memudahkan / memahami bagaimana kinerja dari mikrokontroler ATMega 328P.

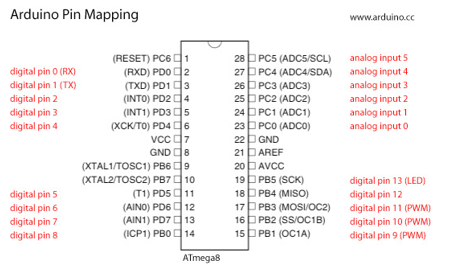

Pin-pin ATMega 328P:




Rangkaian Mikrokontroler ATMega 328P pada Arduino UNO











4.motor dc



Motor listrik DC atau DC Motor adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion). Motor DC ini juga dapat disebut sebagai motor arus searah. Seperti namanya, DC Motor memiliki dua terminal dan memerlukan tegangan arus searah atau DC (Direct Current) untuk dapat menggerakannya.

Prinsip Kerja Motor DC

Terdapat dua bagian utama pada sebuah motor listrik DC, yaitu stator dan rotor. Stator adalah bagian motor yang tidak berputar, bagian yang statis ini terdiri dari rangka dan kumparan medan. Sedangkan rotor adalah bagian yang berputar, terdiri dari kumparan jangkar. Pada prinsipnya motor DC menggunakan fenomena elektromagnet untuk bergerak, ketika arus listrik diberikan ke kumparan, permukaan kumparan yang bersifat utara akan bergerak menghadap ke magnet yang berkutub selatan dan sebaliknya. Karena kutub utara dan selatan kumparan bertemu maka akan terjadi saling tarik menarik yang menyebabkan pergerakan kumparan berhenti.







Untuk menggerakannya lagi, tepat pada saat kutub kumparan berhadapan dengan kutub magnet, arah arus pada kumparan dibalik. Dengan demikian, kutub utara kumparan akan berubah menjadi kutub selatan dan kutub selatannya akan berubah menjadi kutub utara. Pada saat perubahan kutub tersebut terjadi, kutub selatan kumparan akan berhadap dengan kutub selatan magnet dan kutub utara kumparan akan berhadapan dengan kutub utara magnet. Karena kutubnya sama, maka akan terjadi tolak menolak sehingga kumparan bergerak memutar hingga utara kumparan berhadapan dengan selatan magnet dan selatan kumparan berhadapan dengan utara magnet. Pada saat ini, arus yang mengalir ke kumparan dibalik lagi dan kumparan akan berputar lagi karena adanya perubahan kutub. Siklus ini akan berulang-ulang hingga arus listrik pada kumparan diputuskan.

Diode

Dioda adalah komponen elektronika yang terdiri dari dua kutub dan berfungsi menyearahkan arus. Komponen ini terdiri dari penggabungan dua semikonduktor yang masing-masing diberi doping (penambahan material) yang berbeda, dan tambahan material konduktor untuk mengalirkan listrik.Dioda memiliki simbol sebagai berikut :

Cara Kerja Dioda
Secara sederhana, cara kerja dioda dapat dijelaskan dalam tiga kondisi, yaitu kondisi tanpa tegangan (unbiased), diberikan tegangan positif (forward biased), dan tegangan negatif (reverse biased).

A. Kondisi tanpa tegangan
Pada kondisi tidak diberikan tegangan akan terbentuk suatu perbatasan medan listrik pada daerah P-N junction. Hal ini terjadi diawali dengan proses difusi, yaitu bergeraknya muatan elektro dari sisi n ke sisi p. Elektron-elektron tersebut akan menempati suatu tempat di sisi p yang disebut dengan holes. Pergerakan elektron-elektron tersebut akan meninggalkan ion positif di sisi n, dan holes yang terisi dengan elektron akan menimbulkan ion negatif di sisi p. Ion-ion tidak bergerak ini akan membentuk medan listrik statis yang menjadi penghalang pergerakan elektron pada dioda



B. Kondisi tegangan positif (Forward-bias)

Pada kondisi ini, bagian anoda disambungkan dengan terminal positif sumber listrik dan bagian katoda disambungkan dengan terminal negatif. Adanya tegangan eksternal akan mengakibatkan ion-ion yang menjadi penghalang aliran listrik menjadi tertarik ke masing-masing kutub. Ion-ion negatif akan tertarik ke sisi anoda yang positif, dan ion-ion positif akan tertarik ke sisi katoda yang negatif. Hilangnya penghalang-penghalang tersebut akan memungkinkan pergerakan elektron di dalam dioda, sehingga arus listrik dapat mengalir seperti pada rangkaian tertutup
.


C. Kondisi tegangan negatif (Reverse-bias)
Pada kondisi ini, bagian anoda disambungkan dengan terminal negatif sumber listrik dan bagian katoda disambungkan dengan terminal positif. Adanya tegangan eksternal akan mengakibatkan ion-ion yang menjadi penghalang aliran listrik menjadi tertarik ke masing-masing kutub. Pemberian tegangan negatif akan membuat ion-ion negatif tertarik ke sisi katoda (n-type) yang diberi tegangan positif, dan ion-ion positif tertarik ke sisi anoda (p-type) yang diberi tegangan negatif. Pergerakan ion-ion tersebut searah dengan medan listrik statis yang menghalangi pergerakan elektron, sehingga penghalang tersebut akan semakin tebal oleh ion-ion. Akibatnya, listrik tidak dapat mengalir melalui dioda dan rangkaian diibaratkan menjadi rangkaian terbuka.

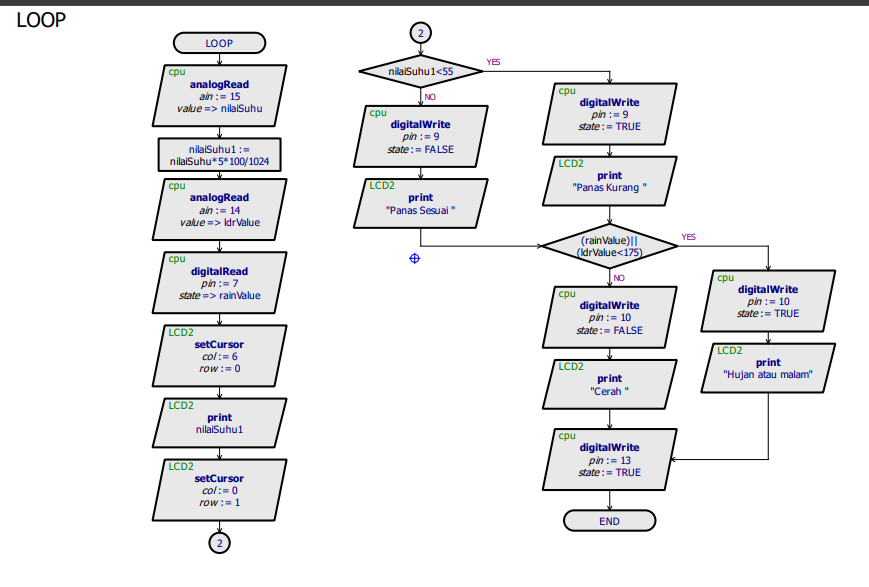

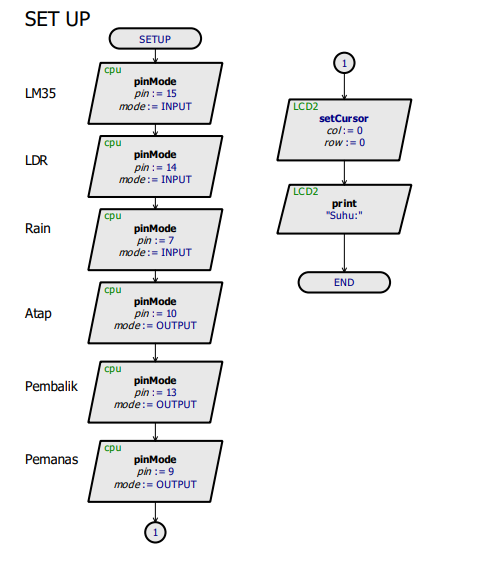

4. flowchart[kembali]
















 5.Percobaan[kembali]

1.prosedur percobaan

  • 1)      Siapkan semua alat dan bahan yang digunakan

    2)      buat flowcharnya di proteus menggunakan visual designer

    3)      rangkailah rangkain sesuai dengan yang digunakan untuk produksi ikan asin

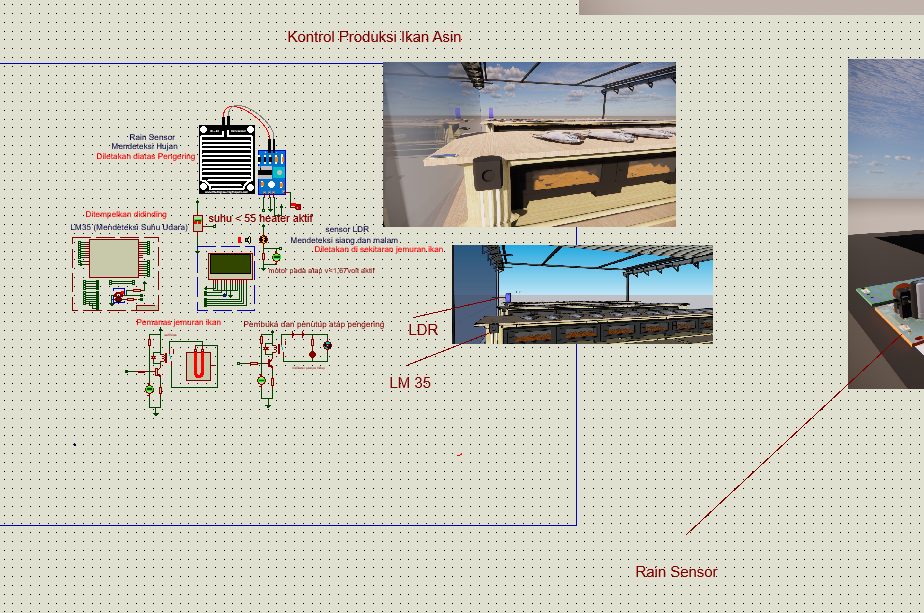

2.  Gambar rangkaian




3. prinsip kerja

    pada kontrol produksi ikan asin ini prinsip kerjanya adalah dimana ketika ada hujan maka nantinya sensor rain akan mendeteksi adanya hujan dan outputnya berupa atap yang akan terletak diatas jemuran yang akan menutup secara otomatis agar ikan asih tidak basah lagi karena terkena hujan. karna jika terjadi hujan maka cahaya matahri tidak lagi maka untuk membantu produksi inan asin maka digunakan sensor ldr yang mana outputnya akan berupa heater sebagia pengering bantuan untuk ikan asin. namun ketika tidak ada hujan tapi intensitas cahaya matahri tidak cukup untuk pengering ikan asin maka lm35 akan membaca suhu ruangan dan jika tidak mencukupi untuk pengering ikan maka heater juga akan aktif dan lcd akan menampilkan suhu.

 7.Video[kembali]



Video review blog


 8.Download[kembali]

simulasi rangkaian klik disini
video klik disini
data sheet sensor ldr klik disini
librari sensor rain klik disini
datasheet  lm35 klik disini
datasheet sensor rain klik disini
 Datasheet Arduino UNO download file
 Datasheet LCD Download File
Datasheet Motor DC Download File
 data sheet led klik disini
 data sheet motor klik disini
datasheet batrai klik disini
data sheet ground klik disini
