Tugas Pendahuluan 1 Modul 3
(Percobaan 2 Kondisi 4)
1. Kondisi[Kembali]

Percobaan 2 Kondisi 4
Buatlah rangkaian seperti gambar percobaan 2, ganti probe dengan seven segment


2. Gambar Rangkaian Simulasi[Kembali]

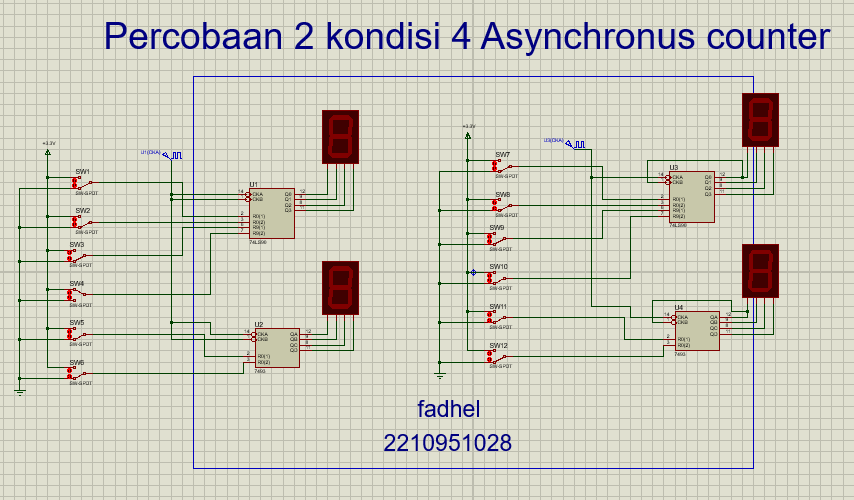

Sebelum dijalankan

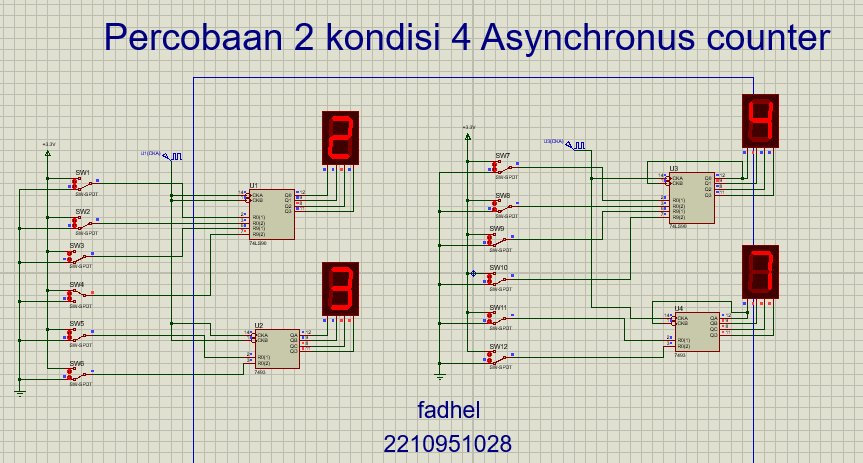

Setelah dijalankan





3. Video Simulasi[Kembali]





4. Prinsip Kerja[Kembali]

Berdasarkan gambar rangkaian sebelumnya, diketahui prinsip kerjanya adalah sebagai berikut:

IC 74LS90 merupakan decade counter dengan prinsip kerja sebagai berikut: Kaki CKA berperan sebagai input clock yang mengatur keluaran Q0, sedangkan kaki CKB yang juga terhubung ke clock berfungsi mengatur keluaran Q1, Q2, dan Q3. Pada rangkaian tersebut dapat dilihat bahwa CKA dan CKB menerima input dari clock. Kondisi logika pada kaki R0(1) dan R0(2) adalah 0, sementara R9(1) dan R9(2) memiliki logika 0 dan 1. Konfigurasi logika ini menyebabkan output Q akan melakukan pencacahan bilangan desimal yang ditampilkan pada seven segment display.

Rangkaian ini menggunakan prinsip Asynchronous yang menyebabkan kaki CKB menerima input dari output kaki CKA, sehingga nilai CKB bergantung pada nilai CKA pada IC 74LS90. Kaki R0 yang berfungsi sebagai reset dan R9 yang berfungsi sebagai set memiliki pengaruh terhadap perubahan yang terjadi pada keluaran Q, menghasilkan variasi nilai output yang ditampilkan pada seven segment display.

Untuk IC 7493 yang merupakan binary counter, kaki CKA (input A) terhubung ke clock untuk mengatur keluaran Q0, dan kaki CKB (input B) juga terhubung ke clock untuk mengatur keluaran Q1, Q2, dan Q3. Pada rangkaian ini, CKA dan CKB masing-masing menerima input dari clock. Kaki R0(1) dan R0(2) memiliki logika 1 dan 0, yang mengakibatkan keluaran Q melakukan pencacahan dari 0000-1111 secara tidak berurutan yang langsung ditampilkan pada seven segment display.

Pada bagian akhir rangkaian, sistem tetap menggunakan prinsip Asynchronous dimana CKB menerima input dari output CKA sehingga nilai CKB bergantung pada nilai CKA IC 74LS90. Konfigurasi ini memungkinkan sistem untuk melakukan pencacahan secara bertahap dan menampilkannya pada display seven segment secara real-time sesuai dengan perubahan nilai counter.



5. Download[Kembali]
Link Simulasi Rangkaian klik disini
Link Video klik disini
Link HTML klik disini
Download Datasheet 74LS90 klik disini
Download Datasheet 7439 klik disini
