LA2_M4

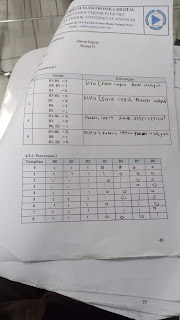

1. Jurnal[Kembali]







2. Alat dan Bahan[Kembali]

  1. Panel DL 2203D
  2. Panel DL 2203S
  3. Panel DL 2203C
  4. Jumper







3. Rangkaian Simulasi[Kembali]





4. Prinsip Kerja[Kembali]

Prinsip Kerja Rangkaian

  1. Input BCD (Binary-Coded Decimal):

  • Switch (SW-SPDT) digunakan untuk memberikan input ke IC 7447 dalam format BCD 4-bit (B3, B2, B1, B0).
  • Kombinasi logika dari keempat input ini menentukan angka yang akan ditampilkan pada display 7-segment.

  1. Pengolahan Data:

  • IC 7447 menerima input BCD dan mengonversinya ke pola sinyal yang sesuai untuk mengaktifkan segmen-segmen LED pada 7-segment display.

  1. Output ke 7-segment Display:

  • Pin QA-QG pada IC 7447 terhubung ke masing-masing segmen LED pada display 7-segment (a, b, c, d, e, f, g).
  • IC memastikan hanya segmen yang relevan menyala untuk menampilkan angka 0–9 berdasarkan input BCD.

Fungsi Masing-masing Pin pada IC 7447

Input Pins (4-bit BCD):

  • Pin 7 (A), Pin 1 (B), Pin 2 (C), Pin 6 (D): Input BCD (B0-B3). Kombinasi biner menentukan angka desimal yang akan ditampilkan pada 7-segment.

Control Pins:

  • Pin 5 (BI/RBO):
    • Blanking Input / Ripple Blanking Output.
    • Bila BI aktif rendah, semua segmen akan mati (blank), meskipun ada input BCD.
    • Digunakan untuk mengosongkan display dalam aplikasi multi-digit.
  • Pin 4 (RBI):
    • Ripple Blanking Input. Digunakan bersama dengan BI/RBO untuk aplikasi cascading (angka nol di depan akan dimatikan).
  • Pin 3 (LT):
    • Lamp Test. Bila aktif rendah, semua segmen akan menyala untuk pengujian.

Output Pins:

  • Pin 13 (QA) hingga Pin 9 (QG):
    • Mengontrol masing-masing segmen LED pada 7-segment display (QA = a, QB = b, ..., QG = g).


5. Video Rangkaian[Kembali]

Penjelasan




6. Analisa[Kembali]
1. Analisa pengaruh Lt, RBO, dan RB1
jawab:
- Pengaruh Lt dari BCD decoder ke seven segmen yaitu LT berfungsi sebagai pengecek segmen dari 7-segmen yang mana ketika LT aktif maka 7-segment akan menunjukan angka 8
- Pengaruh RBO. RBO berfungsi sebagai mematikan keluaran Ic decoder karna input RBO aktif maka output BCD decoder akan OFF sehingga Seven segmen juga akan off atau mati.
- Pengaruh RBI. Pada pengaruh Input RBI yaitu sama dengan RBO yaitu mematikan keluaran IC decoder tapi hanya krika inputan bernilai 0

2 . Analisa pengaruh BCD decoder to seven segmen pada rangkain!
jawab:
Penggunaan BCD decoder to seven-segment memiliki pengaruh besar dalam menyederhanakan desain, meningkatkan efisiensi, dan mengurangi kompleksitas rangkaian. Namun, pemilihan komponen harus disesuaikan dengan kebutuhan aplikasi, seperti tipe display dan jenis data yang ingin ditampilkan.

7. Link Download[Kembali]

1. Download Video Percobaan [Klik disini]
